Sut Mae Gwrthdröydd Solar yn Gweithio?

Sut mae gwrthdröydd solar yn gweithio mewn system ffotofoltäig (PV) mewn gwirionedd? Pa rôl mae'n ei chwarae? A pham na all y trydan a gynhyrchir gan baneli solar gael ei ddefnyddio'n uniongyrchol mewn cartrefi neu ei fwydo i'r grid hebddo? Mae'r erthygl hon yn esbonio egwyddor weithredol gwrthdroyddion solar, y broses weithredu gyflawn, strwythur mewnol, mathau o systemau, a thueddiadau diwydiant-tra hefyd yn cwmpasu pwyntiau gwybodaeth amledd uchel yn y sector PV.



Egwyddor Cynhyrchu Pŵer Ffotofoltäig

1. Beth Yw'r Effaith Ffotofoltäig?

Er mwyn deall sut mae gwrthdröydd yn gweithio, mae'n rhaid i ni yn gyntaf edrych ar yr egwyddor sylfaenol o gynhyrchu pŵer solar-yr effaith ffotofoltäig.

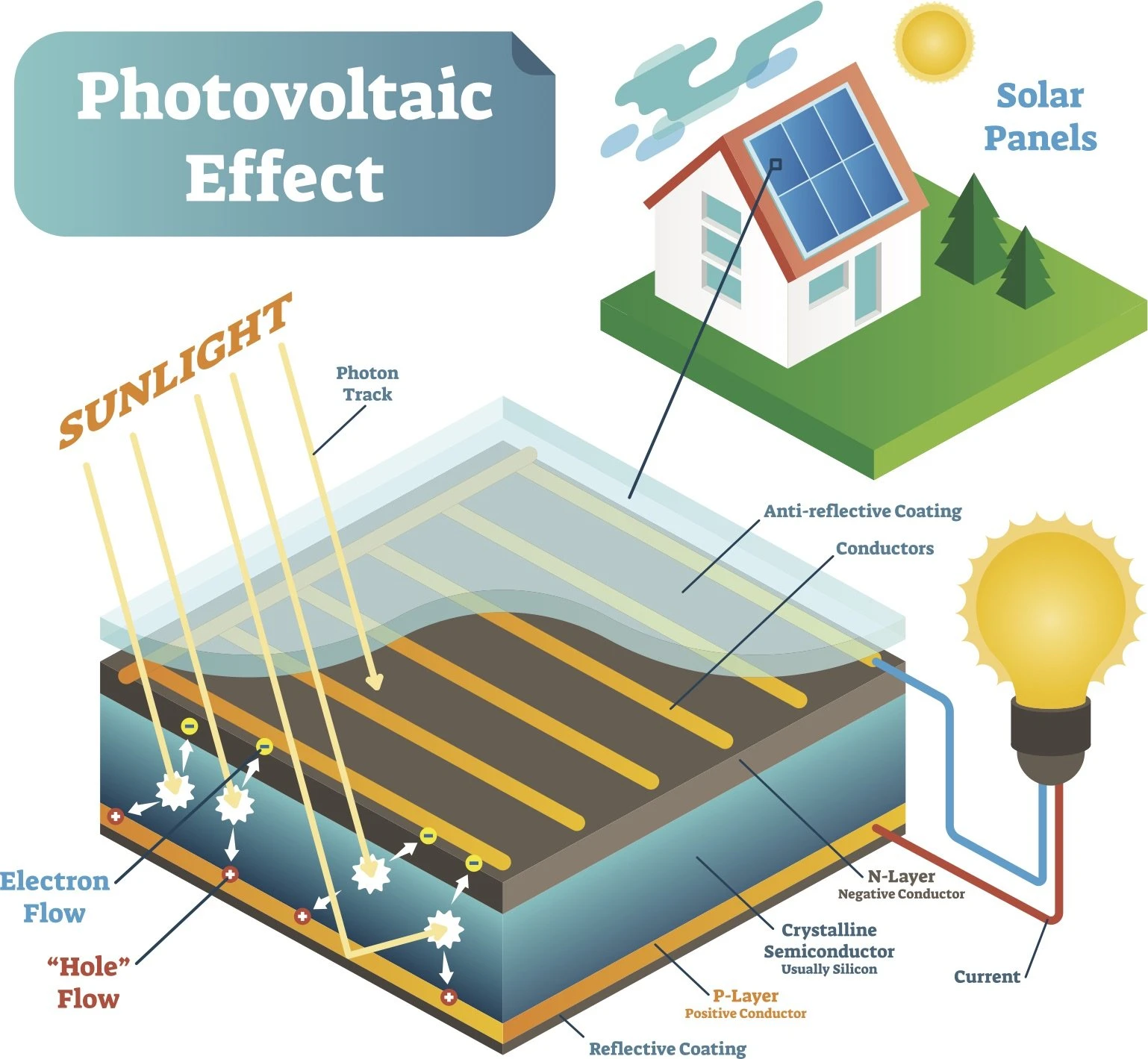

Mae paneli solar wedi'u gwneud yn bennaf o ddeunyddiau lled-ddargludyddion sy'n seiliedig ar silicon, sy'n cynnwys dwy haen: silicon math P a silicon math N. Pan fydd golau'r haul yn taro'r haen gyffordd, mae ffotonau ynni uchel yn cyffroi electronau o fewn y lled-ddargludydd, gan gynhyrchu parau o electronau-tyllau. O dan ddylanwad maes trydan mewnol, mae'r electronau a'r tyllau hyn yn symud i gyfeiriadau gwahanol, gan greu grym electromotive sefydlog ar draws y panel. Mae hyn yn arwain at gynhyrchu cerrynt trydan. Gelwir y trosiad uniongyrchol hwn o ynni golau yn ynni trydanol yn effaith ffotofoltäig, ac mae'n ffurfio sylfaen yr holl systemau pŵer solar.





2. Pam Mae'n rhaid i Wrthdröydd Brosesu Pŵer Solar?

Mae gan y trydan a gynhyrchir gan baneli solar trwy'r effaith ffotofoltäig ddwy nodwedd allweddol:

Math o drydan: Cerrynt uniongyrchol (DC), gyda chyfeiriad cerrynt sefydlog a foltedd sy'n amrywio gyda dwyster golau'r haul

Cyfyngiad defnydd: Mae offer cartref, offer diwydiannol, a gridiau pŵer cenedlaethol i gyd yn gweithredu ar gerrynt eiledol (AC)



Mae gan bŵer DC gyfyngiadau cynhenid, megis anhawster wrth reoleiddio foltedd, colledion trawsyrru uwch, a chydnawsedd gwael â'r rhan fwyaf o lwythi trydanol. O ganlyniad, ni ellir ei ddefnyddio'n uniongyrchol gan ddyfeisiadau cartref na'i fwydo i'r grid. Mae gwrthdröydd solar wedi'i gynllunio'n benodol i ddatrys y broblem hon trwy drosi DC yn AC, gan ei gwneud yn elfen hanfodol o unrhyw system pŵer ffotofoltäig.



3. Cydrannau System PV Cyflawn

Mae system cynhyrchu pŵer ffotofoltäig safonol yn bennaf yn cynnwys tair cydran graidd: paneli solar (modiwlau) / Rheolydd / Gwrthdröydd. Yn dibynnu a yw storio ynni wedi'i gynnwys, gellir rhannu systemau PV yn ddau brif fath:-System PV wedi'i chlymu â'r grid: Dim storfa batri. Mae trydan yn cael ei drawsnewid gan y gwrthdröydd a'i fwydo'n uniongyrchol i'r grid cyhoeddus. Dyma'r ateb prif ffrwd ar gyfer gweithfeydd pŵer masnachol, diwydiannol a mawr.System PV oddi ar y grid: Gyda batris i storio ynni dros ben i'w ddefnyddio'n ddiweddarach. Defnyddir y math hwn yn bennaf mewn ardaloedd anghysbell heb fynediad i'r grid.





Beth yw gwrthdröydd solar?

Mae gwrthdröydd solar, a elwir hefyd yn wrthdröydd ffotofoltäig (PV), yn ddyfais electronig pŵer sy'n trosi'r cerrynt uniongyrchol amrywiol (DC) a gynhyrchir gan arae paneli solar yn gerrynt eiledol amledd (AC) grid. Cyfeirir ato'n aml fel "calon ac ymennydd" system ffotofoltäig.



1. Tri Swyddogaeth Graidd

Trosi Pŵer (Swyddogaeth Graidd): Yn trosi trydan DC ansefydlog o baneli solar yn AC sinwsoidal safonol 220V / 380V, gan ei wneud yn gydnaws ag offer cartref a gofynion grid.

• Optimeiddio Pŵer (Swyddogaeth Effeithlonrwydd): Wedi'i gyfarparu â thechnoleg MPPT (Olrhain Pwynt Pwer Uchaf), mae'n olrhain newidiadau yng ngolau'r haul a thymheredd yn barhaus, gan sicrhau bod y paneli solar yn gweithredu ar eu hallbwn pŵer gorau posibl i gynhyrchu cymaint o ynni â phosibl.
• Diogelu System (Swyddogaeth Diogelwch): Mae'n integreiddio mecanweithiau amddiffyn lluosog, gan gynnwys amddiffyniad polaredd gwrthdro, amddiffyniad cylched byr AC, amddiffyn gorlwytho, gor-amddiffyniad tymheredd, a-amddiffyniad gwrth-ynys, atal difrod offer a risgiau diogelwch grid.



2. Swyddogaethau Smart Estynedig

Mae gwrthdroyddion deallus modern hefyd yn cefnogi monitro data, gweithredu a chynnal a chadw o bell, anfon grid, ac integreiddio â systemau storio ynni. Gallant olrhain cynhyrchu pŵer, monitro statws system mewn amser real, a chefnogi cymwysiadau storio PV a solar clyfar.





Sut Mae Gwrthdröydd Solar yn Gweithio?

Yn ei graidd, mae'r gwrthdröydd yn gweithredu trwy'r broses ganlynol: mewnbwn DC → rheoleiddio foltedd → newid gwrthdroad → hidlo → allbwn AC. Cwblheir y broses gyfan hon trwy reolaeth gydgysylltiedig o gydrannau electronig pŵer mewnol a chylchedau rheoli, heb ddibynnu ar strwythurau mecanyddol cymhleth.



1. Cam Un: Casgliad DC a Mewnbwn

Mae paneli solar wedi'u cysylltu mewn cyfres i ffurfio llinynnau PV. Mae llinynnau lluosog yn cael eu cyfuno trwy flwch cyfuno DC, ac yna mae'r cerrynt cyfanredol yn cael ei fwydo i derfynell fewnbwn DC y gwrthdröydd. Ar hyn o bryd, mae'r pŵer mewnbwn yn isel-foltedd, DC amrywiol iawn, gyda lefelau foltedd yn amrywio'n sylweddol oherwydd y tywydd, cylchoedd dydd-nos, a chysgodi.



2. Cam Dau: MPPT (Uchafswm Olrhain Pwynt Pwer)

Dyma'r cam allweddol ar gyfer gwneud y mwyaf o allbwn ynni. Mae system reoli'r gwrthdröydd yn monitro foltedd a cherrynt yn barhaus o'r ochr PV ac yn addasu paramedrau gweithredu yn ddeinamig gan ddefnyddio algorithmau uwch. Trwy wneud hynny, mae'n cloi ar y pwynt pŵer uchaf o dan yr amodau presennol, gan leihau colledion ynni a achosir gan gysgodi, newidiadau tymheredd, a dwyster golau haul amrywiol.



3. Cam Tri: Gwrthdroad Craidd (DC i AC Trosi)

Mae craidd y broses wrthdroad yn gorwedd yng nghylched y gwrthdröydd, fel arfer topoleg pont lawn. Mae cydrannau allweddol yn cynnwys switshis lled-ddargludyddion pŵer fel IGBTs a MOSFETs. Mae'r gylched reoli yn gyrru'r switshis hyn yn union i'w troi ymlaen ac i ffwrdd ar gyflymder uchel mewn dilyniant cydlynol, gan newid cyfeiriad y llif cerrynt yn effeithiol. O ganlyniad, mae'r un ffordd DC wreiddiol yn cael ei newid yn gyflym i gerrynt eiledol o bryd i'w gilydd, gan ffurfio "tonffurf AC amrwd."



4. Cam Pedwar: Hidlo, Hwb Foltedd, a Siapio Tonffurf

Mae'r tonffurf AC gychwynnol a gynhyrchir gan wrthdroad yn cynnwys harmoneg sylweddol ac nid yw'n addas i'w ddefnyddio'n uniongyrchol. Y tu mewn i'r gwrthdröydd, mae cydrannau fel hidlwyr, anwythyddion (adweithyddion), a thrawsnewidwyr yn mireinio'r tonffurf trwy ddileu sŵn, sefydlogi'r signal, a hybu'r foltedd i lefelau grid safonol. Y canlyniad yw allbwn AC sinwsoidaidd llyfn, sefydlog.



5. Cam Pump: Allbwn Pŵer neu Gysylltiad Grid

Mae'r pŵer AC cyflyru yn cael ei ddosbarthu trwy gabinet dosbarthu AC. Defnyddir rhan o'r trydan i gyflenwi llwythi ar-safle (fel ffatrïoedd neu offer cartref), tra bod ynni dros ben yn cael ei fwydo i'r grid cyhoeddus. Mewn-systemau oddi ar y grid, mae pŵer dros ben yn cael ei storio mewn batris a'i ollwng yn ddiweddarach i gyflenwi trydan pan nad oes golau haul.





Sut i Ddewis Gwrthdröydd Solar ar gyfer Gwahanol Gymwysiadau?

Yn seiliedig ar ystod pŵer, senarios cymhwyso, a dulliau gweithredu, mae gwrthdroyddion solar yn cael eu dosbarthu'n gyffredinol yn bedwar prif fath. Mae'r dewis yn dilyn egwyddorion diwydiant clir:



1. Gwrthdroyddion Micro (200W–1500W)

Mae pob panel solar yn cael ei baru â'i wrthdröydd ei hun, gan berfformio DC-i-drosi AC ar lefel modiwl. Fe'u defnyddir yn bennaf mewn toeau preswyl a systemau PV dosbarthedig bach. Mae gwrthdroyddion micro yn perfformio'n dda mewn amodau cysgodol ond mae ganddynt gost uwch fesul uned.



2. Gwrthdroyddion Llinynnol (1.5kW–250kW, prif ffrwd 60–175kW)

Ar hyn o bryd y math a ddefnyddir fwyaf, gyda'r gyfran uchaf o'r farchnad. Mae gwrthdröydd sengl yn cysylltu â llinynnau PV lluosog, gan gynnig cywirdeb MPPT uchel a goddefgarwch bai cryf. Yn addas ar gyfer toeau preswyl, masnachol a bach i-ddiwydiannol canolig, ac yn cael eu defnyddio fwyfwy mewn gweithfeydd pŵer wedi'u gosod ar dir mawr. Mae cyfran y farchnad fyd-eang wedi rhagori ar 58%.



3. Gwrthdroyddion Llinynnol (Dosbarthedig) Canolog (1MW–10MW)

Wedi'u lleoli rhwng gwrthdroyddion llinynnol a chanol, mae'r rhain yn ddelfrydol ar gyfer -planhigion wedi'u gosod ar dir mawr gyda thirwedd cymhleth neu gysgod rhannol. Maent yn cydbwyso effeithlonrwydd cynhyrchu pŵer gyda gweithrediad a chynnal a chadw haws.



4. Gwrthdroyddion Canolog (250kW–10MW)

Wedi'i gynllunio ar gyfer trosi pŵer canolog uchel, yn cynnwys lefelau foltedd uchel, cost isel y wat, a gwaith cynnal a chadw symlach. Fe'i defnyddir yn gyffredin mewn-ffermydd solar ar raddfa fawr, prosiectau amaeth-foltaig, a systemau ffotofoltäig fel y bo'r angen. Gall y modelau diweddaraf gyrraedd galluoedd tra-uchel o hyd at 3.125MW a chefnogi datrysiadau trawsnewidyddion gwrthdröydd integredig.



Canllawiau Dewis:Gweithfeydd pŵer wedi'u gosod ar dir mawr: Gwrthdroyddion llinynnol canolog neu ganolog. PV gwasgaredig masnachol a diwydiannol / preswyl: Gwrthdroyddion llinynnol. Senarios preswyl manylder uchel: gwrthdroyddion micro



Casgliad

Yn syml, gellir crynhoi egwyddor gweithio gwrthdröydd solar fel a ganlyn:

Mae paneli solar yn trosi golau'r haul yn bŵer DC cyfnewidiol trwy'r effaith ffotofoltäig. Yna mae'r gwrthdröydd yn optimeiddio allbwn trwy MPPT, yn perfformio trawsnewid DC-AC gan ddefnyddio switsh pŵer electronig, ac yn mireinio'r tonffurf trwy hidlo a rheoleiddio foltedd-yn y pen draw yn darparu pŵer AC sefydlog ar gyfer llwythi neu integreiddio grid.
